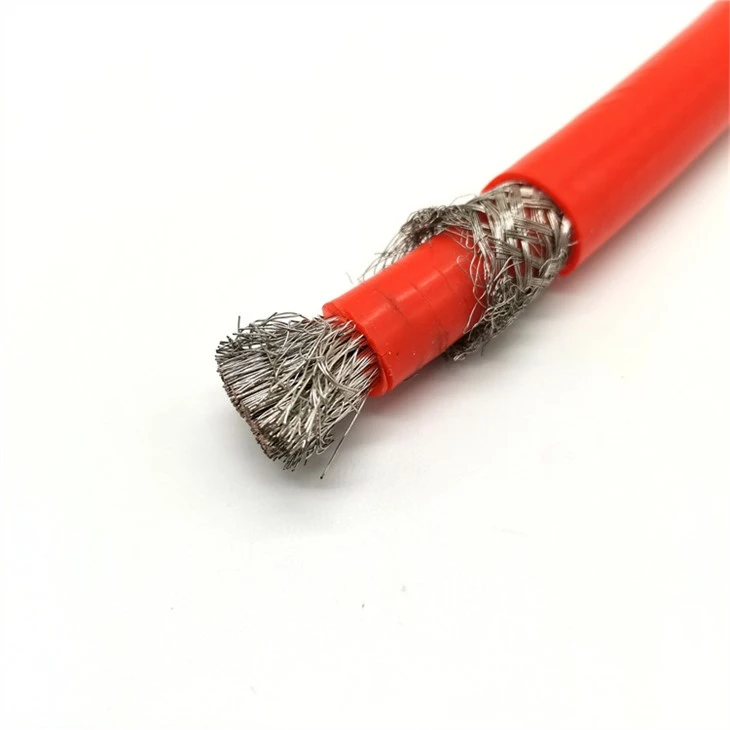

Stíněný silikonový drát

Stíněný silikonový kabel je opláštěn a izolován silikonovým pryžovým materiálem. Má vynikající tepelnou odolnost, odolnost proti chladu, dielektrickou odolnost, odolnost proti ozónu a odolnost proti atmosférickému stárnutí. Umožňuje kabelu mít široký rozsah provozních teplot, který může být -6°C~+250℃.

Odeslat dotaz

Popis

Aplikace stíněného silikonového drátu:

Silikonový stínící drát se používá při jmenovitém střídavém napětí 300V/450V/500V/750V nebo nižším u různých pohyblivých elektrických strojů, oceláren, letectví, elektráren, petrochemického průmyslu a venkovního osvětlení oblastí s vysokou teplotou.

Struktura silikonového drátu Shield:

Vodič: pocínovaná měď

Izolace: Silikonová pryž

Štít: Oplet z pocínovaného měděného drátu

Bunda / Vnější plášť: Silikonová pryž

Specifikace stíněného silikonového drátu:

Jednožilový silikonový drát

Vícežilový: 2jádrový 3jádrový 4jádrový silikonový drát

Obvyklá specifikace velikosti prodeje za tepla: 0,5 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm, 4,0 mm, 6,0 mm

Velikost AWG: 20 Gauge, 18 Gauge, 16 Gauge, 14awg, 12awg

Vlastnosti aplikace:

Teplotní rozsah：-60℃~+180℃

Jmenovité napětí: 300V/450V/500V/750V

Tolerance vnějšího průměru: ±0,1 mm

Barva: bílo-modrá-červená-černá-hnědá-žlutá-zelená-transparentní-žlutá/zelená

Technický list pro stíněný silikonový drát:

Dirigent		Izolace	Počet jádro	Elektrický Vlastnosti	Balení
Sekční Plocha mm²	Dirigent Konstrukce	Izolace Tloušťka mm	Počet jádro	Max. Dirigent Odpor DC 20℃ Ω/m	M/cívka
0.2	7×0.2	0.4	Pod 37	94	200
0.3	16×0.15	0.5		71.2	200
0.5	28×0.15	0.6		40.1	200
0.75	24×0.2	0.6		26.7	100
1	32×0.2	0.6		20	100
1.5	48×0.2	0.6		13.7	100
2.5	49×0.25	0.7		8.21	100
4	56×0.3	0.7	2~12	5.09	100
6	84×0.3	0.7	2~10	3.39	100
10	84×0.4	1	2~5 3+1	1.95	100
16	126×0.4	1.2		1.24	100
25	196×0.4	1.3		0.795	100
35	494×0.3	1.4		0.565	100
50	396×0.4	1.6		0.393	100
70	551×0.4	1.6		0.277	100
95	760×0.4	1.8		0.21	100
120	608×0.5	2		0.164	100
150	756×0.5	2.2		0.132	100
185	925×0.5	2.4		0.108	100
240	1221×0.5	2.6		0.082	100
